Модуль расширения системы Киберлайт I-16 разработан для возможности подключения:
- Кнопок
- Выключателей
- Герконов (датчики дверей/окон)
- Датчиков протечки
- Датчиков движения
- Датчиков дыма
- Датчиков температуры (цифровые ds18b20)
- Датчиков освещенности (фоторезисторы)

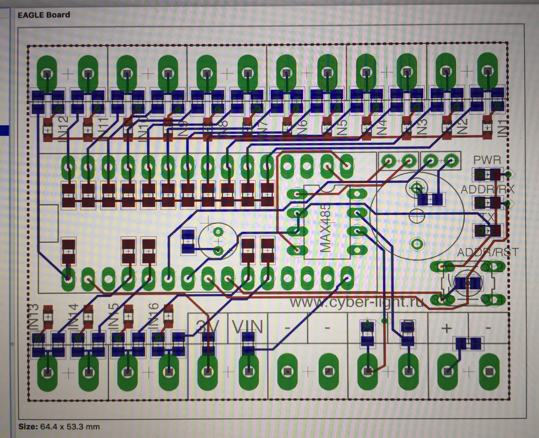

Устройство имеет 16 портов (по умолчанию все порты настроены как входы).
- Порты (1 – 10) могут быть настроены как выходы.
- Порты (11 – 14) могут быть использованы для подключения градусников (OneWire).
- Порты (13 – 16) могут использованы для подключения аналоговых датчиков.
- Порты (2,4,5,8,9,10) можно использовать как шим-выходы (Диммирование)

Питание устройства можно осуществлять как от 5 вольт, так и от 12 вольт.
Устройство обладает более чем 210 настройками.

- Мониторинг датчиков и отправка информации в цифровую сеть
- Термоконтроллер
- Управление внешними устройствами с бинарными входами
- Диммер на 6 каналов
- Монитор уровня (температуры и ацп)
- Шлюз USB-RS485

Защищенность устройства
Порты входов/выходов устройства защищены ограничивающим резистором от коротких замыканий, сверх напряжений и электромагнитных шумов.

Питание устройства
Вход 1 (+): 5 В
Вход 2 (VIN): 7 - 15 В
Выход (3V) (питание датчиков) 3.3 В – 0.1 А: 1
Потребляемый ток мА: 10 - 20
Потребляемый ток Вт: 0.05 - 0.1
Питание от USB (протестировано) до 100 м
Порты
Всего портов: 16
Возможность настройки портов на выход: 10
Возможность подключения градусников: 4
Возможность подключения АЦП: 4
Возможность применения ШИМ: 6
RS-485
Порт RS-485: 1
Возможность объединения в шину до 30 устройств
Протяженность линии до 1000 м

Входы (кнопки, выключатели, датчики)
Бинарные датчики
- Подключение кнопок, выключателей, герконов и т.д.
Цифровые датчики
- Подключение градусников (DS18B20)
Аналоговые датчики
- Подключение фоторезисторов
- Подключение датчиков протечки
- Подключение переменных резисторов
Выходы (светодиоды, светод. ленты, моторы)
- Подключение светодиодов
- Подключение нагрузок на 12 вольт

Монитор уровня
$00LA16; Аналоговый
$00LT14; По температуре
USART
$00US09600; Скорость
$00UG1; Gate
$00E; Enter Enable
Program version
$00V;
