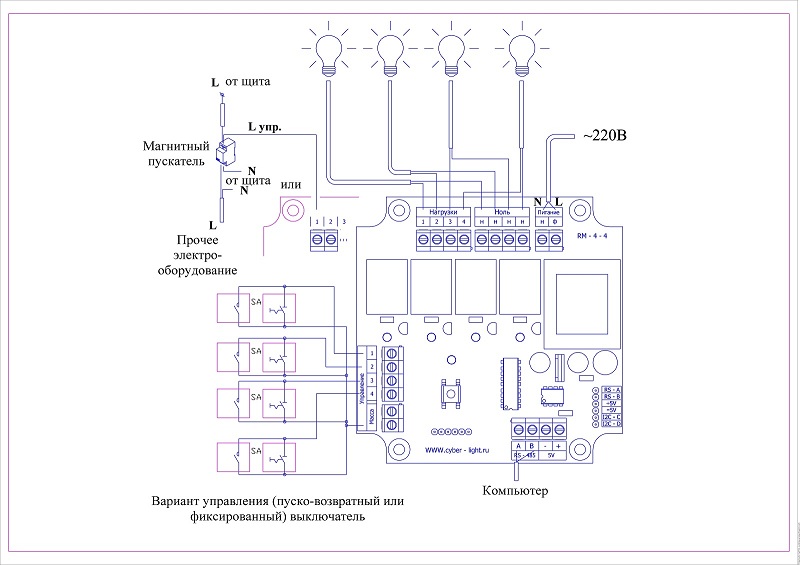

Схема подключения

Настройка устройства

Система команд

Сертификат

Первое включение релейного модуля Киберлайт

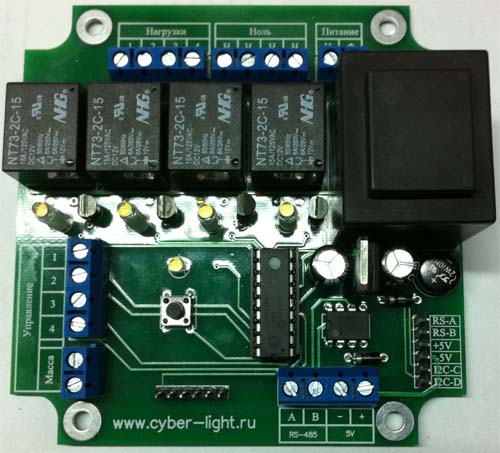

    Модуль оснащен четырьмя аналоговыми входами и четырьмя реле на 6А
    Релейный модуль имеет возможность включать и выключать до четырех нагрузок (например лампы освещения, обогревательные элементы, моторы и т.д.).
    Для управления нагрузками к релейному модулю можно подключить кнопки и/или выключатели и/или датчики освещенности и т.д.
    Благодаря шине I2C к устройству можно подключить до 8 цифровых температурных датчика.
    Благодаря встроенным таймерам устройство можно настроить на автоматический опрос и контроль температуры.
    Запоминание состояний реле при отключении питания.

    Релейный модуль может использоваться для:
    - Управление нагрузками через USB
    - Управление нагрузками через ETHERNET
    - Управление нагрузками через интернет
    - Управление розетками через интернет
    - Управление светом через интернет
    - Удаленное управление нагрузками
    - Контроль через интернет
    - Контроль температуры в помещениях
    - Контроль уличного освещения
    - Контроль ворот
    - Контроль электрожалюзей
    - Контроль электрических водных клапанов и кранов

---

    - 4 реле (для управления нагрузками на 220 вольт до 6 ампер)
    - 4 аналоговых входа (каждый может быть запрограммирован как на использование кнопок, так и на использование выключателей)
    - Разъем RS-485 (для связи с другими устройствами. Возможно объединение до 32-х устройств в одну систему)
    - Разъем для подключения шины I2C (для подключения температурных датчиков, возможно подключить до 8 шт.)
    - Кнопка и светодиод для установки адреса устройства (у каждого устройства в системе должен быть свой уникальный адрес: 0-9)
    - Размеры (Ш-Г-В) - 100мм*100мм*50мм

---

Внимание!!! Входы устройства слаботочные (5 вольт). Не подключать входы к сети 220 вольт!!!

Настройка адреса:     Для настройки адреса нажмите и удерживайте кнопку на устройстве. Примерно через 1 секунду светодиод адреса начнет моргать.
    Первый сигнал - одна длинная вспышка светодиода означает что адрес устройства сброшен на 00
    В следующие разы светодиод будет моргать более короткими вспышками, количеством вспышек равному номеру устройства т.е. 1 вспышка - арес 01; 2 вспышки - адрес 02; и так далее до адреса 09, т.е 9 вспышек.
    Для выбора нужного адреса устройства отпустите кнопку в момент количества вспышек равного числу нужного адреса.
Другие настройки:     RM-4-4 имеет определенный спектр настроек, касающихся работы бинарных входов и контроля температурных режимов.
    Такие настройки устройства производятся из Вэб-интерфейса системы КиберЛайт.
Сброс настроек:     1 - Выключить питание устройства.
    2 - Нажать кнопку на устройстве.
    3 - Включить питание устройства.
    4 - Отпустить кнопку.
    После включения адрес устройства будет сброшен на 00, а все остальные настройки будут возвращены к заводским.

    Вся информация, проходящяя в сети RS-485 делится на два типа (команда и сигнал).
    Устройство RM-4-4 отправляет сигналы в сеть:
- при включении устройства или перезагрузке (например: #00-Loaded;#00ZRM4R0000B0000;);
- при изменении состояния реле по изменению состояния бинарных входов (например: #00R11;);
- или просто по изменению состояния бинарных входов (например: #00B41;);
- при опросах устройства через сеть RS-485

    Описание сигналов и команд     - Все сигналы и команды обязательно начинаются на '#'-сигнал или '$'-команда и заканчиваются на ';'-конец сигнала или команды.
    - 2-ой и 3-й байт сигнала или команды - это номер устройства в сети RS-485 от которого исходит этот сигнал или для которого предназначена команда.
    - Далее идут информационные байты. Примеры

Сигнал или комманда	Описание	Расшифровка
$00Z;	Команда опроса общего состояния устройства с адресом 00	'$' - команда; '00' - адрес; 'Z' - общее состояние; ';' - конец команды
#00ZRM4R0000B0000;	Ответ устройства на команду $00Z;	'#' - сигнал; '00' - адрес; 'Z' - общее состояние; 'RM4' - тип устройства; 'R0000' - состояние реле от 1 до 4; 'B0000' - состояние входов от 1 до 4; ';' - конец сигнала
$00R1N;	Команда включения 1 реле устройства с адресом 00	'$' - команда; '00' - адрес; 'R' - состояние реле; '1' - номер реле; 'N' - включить ';' - конец команды При отправке команды в сеть устройство включит реле без ответа об изменении состояния реле.
$00R1F;	Команда выключения 1 реле устройства с адресом 00	'$' - команда; '00' - адрес; 'R' - состояние реле; '1' - номер реле; 'F' - выключить ';' - конец команды При отправке команды в сеть устройство выключит реле без ответа об изменении состояния реле.
$00R1A;	Команда изменения состояния 1 реле устройства с адресом 00	'$' - команда; '00' - адрес; 'R' - состояние реле; '1' - номер реле; 'A' - изменить ';' - конец команды При отправке команды в сеть устройство изменит состояние реле без ответа об изменении состояния реле.
$00R1S;	Команда опроса состояния 1 реле устройства с адресом 00	'$' - команда; '00' - адрес; 'R' - состояние реле; '1' - номер реле; 'S' - опрос состояния ';' - конец команды При отправке команды в сеть устройство отправит ответ о состоянии реле без изменения состояния реле.
#00R11;	Ответ устройства на команду $00R1S;	'#' - сигнал; '00' - адрес; 'R' - состояние реле; '1' - номер реле; '1' - включено ';' - конец сигнала
#00R10;	Ответ устройства на команду $00R1S;	'#' - сигнал; '00' - адрес; 'R' - состояние реле; '1' - номер реле; '0' - выключено ';' - конец сигнала
$00T0;	Команда опроса состояния градусника с адресом 0 устройства с адресом 00 Возможно до 8 градусников (от 0 до 7)	'$' - команда; '00' - адрес; 'T' - опрос градусника; '0' - номер датчика; ';' - конец команды При отправке команды в сеть устройство отправит ответ о температуре примерно через 1 секунду.
